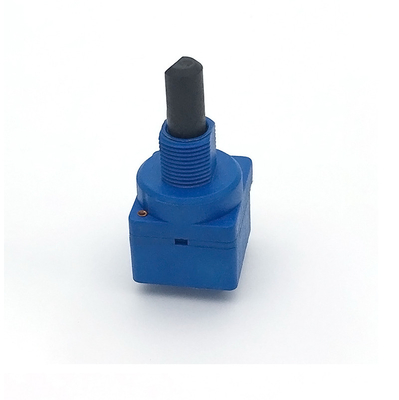

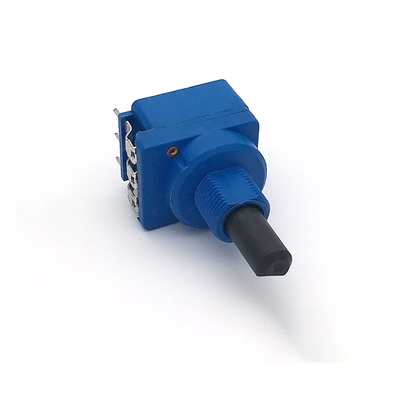

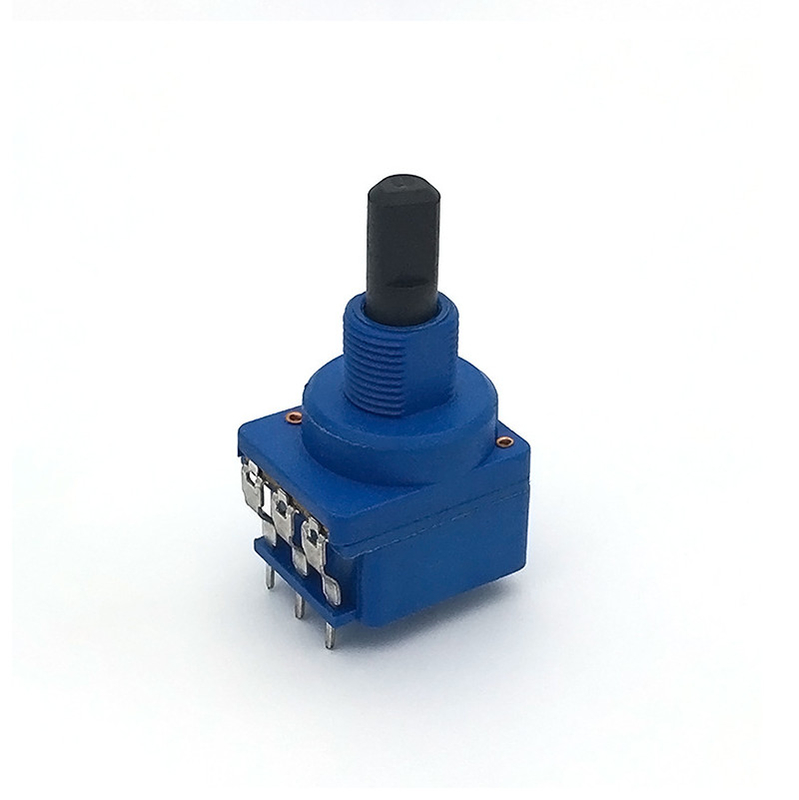

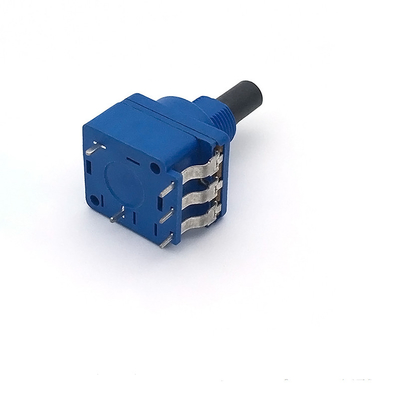

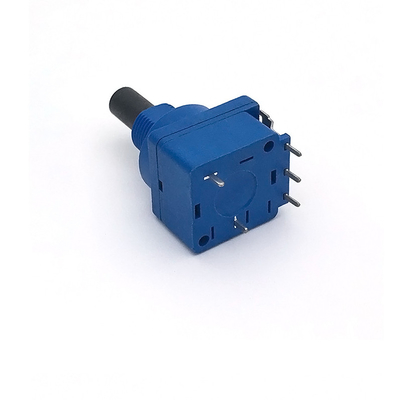

Potenciómetro rotatorio profesional de la película de carbono 16m m 10K 50K 500K de la UL del OEM ROHS con el interruptor dual actual grande rotatorio
Descripción de producto
¿Cuál es la diferencia principal entre el potenciómetro rotatorio y linear?
Potenciómetro linear
Este potenciómetro es similar en la función al potenciómetro rotatorio. La única diferencia entre estos dos, pues el nombre sugiere, es el movimiento linear del botón, en vez de rotatorio, para ajustar la resistencia
Diversos tipos de potenciómetros se utilizan en nuestra vida cotidiana de la radio que escuchamos por las mañanas la televisión miramos en las noches. Estos pedazos pequeños pero útiles se pueden utilizar para comparar los propósitos, ajustes, y así sucesivamente. En este artículo de Linquip, queremos hablar de diversos tipos del POTE y de cada uso del potenciómetro. Continúe leyendo para conocer todos sobre ellos.
Del pote digital al pote rotatorio al pote linear, cada uno y todos estos potenciómetros se han diseñado para los propósitos específicos. Pero antes de que consigamos en los detalles, rápidamente revisemos es un qué potenciómetro.
¿Cuál es un potenciómetro?
El potenciómetro (también conocido como POTE) es un resistor variable que contiene tres terminales. Este resistor tiene un voltaje ajustable que usted puede cambiar manualmente para controlar el flujo actual eléctrico. Se controla todo en cuanto a ley de ohmios. El símbolo del potenciómetro es una línea del rectángulo o del zigzag que se pone entre dos líneas lineares. El uso más famoso del potenciómetro está en los sistemas audios para cambiar el volumen u otras características de señales de audio.
Los potes se hacen de materiales resistentes. Se hacen de la composición del carbono, del plástico conductor, del cerametal, y de película metálica.
Diversos tipos de potenciómetros
Hay tres categorías principales que los potenciómetros se clasifican en el potenciómetro linear, el potenciómetro rotatorio, y el potenciómetro de Digitaces. Cada uno de ellos se ha adaptado para las necesidades específicas. Pero los potes rotatorios son el tipo más de uso general del potenciómetro.
Este tipo del POTE se diseña para entregar voltaje de fuente ajustable a los circuitos. Los potenciómetros rotatorios se han diseñado de una manera que su movimiento rotatorio será convertido en resistencia diversa. Apenas como otros potenciómetros comunes, el pote rotatorio contiene tres terminales, dos de ellos tienen resistencia uniforme y el terminal medio está conectado con la resistencia vía un limpiador (también conocido como contacto de desplazamiento). Este limpiador está conectado con un botón giratorio para los propósitos del ajuste. El movimiento del botón fijará el contacto de desplazamiento en el movimiento a través de la resistencia. El resultado estaría cambiando en la resistencia del POTE.
Los potenciómetros rotatorios tienen diversos tipos tales como pote de la solo-vuelta, pote de varias espiras, pote concéntrico, pote de la dual-cuadrilla, y pote servo.
Especificación
|
artículo
|
valor
|
|
Number modelo
|
R16P2S
|
|
Tipo
|
Potenciómetro rotatorio
|
|
Lugar del origen
|
China
|
|
|
Guangdong
|
|
Marca
|
TQ
|
|
Tecnología
|
Película de carbono
|
|
Resistencia
|
1Kohm~2Mohm
|
|
Tolerancia de la resistencia
|
el ±20% (más el de 1M±30%)
|
|
Poder clasificado
|
B: 0.2W con excepción de B: 0.1W
|
|
Voltaje de funcionamiento máximo
|
250VAC, 10A
|
|
Temperatura de funcionamiento
|
-10~+70
|
|
Marca
|
R16P2S
|
|
Poder (vatios)
|
B: 0.2W con excepción de B: 0.1W
|
|
Tolerancia
|
el ±20%
|
|
Tipo del ajuste
|
Ajuste superior del finger
|
|
Diámetro
|
17m m
|
|
Longitud
|
15m m
|
|
Montaje del tipo
|
PCpin
|
|
Terminación
|
Parte movible
|
|
Construido en interruptor
|
De vaivén, DPDT.Rotary, DPDT
|
|
Coeficiente de temperatura
|
±400ppm/°C
|
|
Rotación
|
270°±5°
|
|
Material resistente
|
Carbono
|
|
Estilo de la terminación
|
Pin de la PC
|
|
Tipo del actuador
|
Ronda
|
|
Longitud del actuador
|
15m m
|
|
Diámetro del actuador
|
0,236" (6.00m m)
|
|
Forrar el hilo
|
M10 x 0,75
|
|
Tamaño del eje
|
0,236" (6.00m m)
|
|
Resistencia total
|
5KΩ~1MΩ
|
|
Tolerancia total de la resistencia
|
el ±20% (más que 1MΩ: el ±30%)
|
|
Poder clasificado
|
0.2W
|
|
Voltaje de funcionamiento máximo
|
250VAC, 10A
|
|
Soporte el voltaje
|
DC 500V, 1 minuto
|
|
Forma cónica de la resistencia
|
, B
|
|
Vida rotatoria
|
15.000 veces
|
|
Ángulo rotatorio total
|
270°± 5°
|
|
Esfuerzo de torsión rotatorio
|
10~100 gf.cm
|
|
Fuerza de vaivén
|
8 kgf.cm máximo
|
Sobre el potenciómetro rotatorio
1) Tipo del eje:: Eje de D, R-eje, K-eje, eje de la tira
2) Forma cónica: , B, C.
3) Valor de la resistencia: 5-500K
4)Longitud del eje: 10m m, 15m m, 20m m, 25m m
5)Número pin: 3
6)Número de la cuadrilla: 1,2,3,4
7)Tipo del Pin: N y P
Uso
a) Mezclador audio
b) Presidente
c) Micrófono
d) Walkietalkie
e) instrumento musical
f) abejones
g) auriculares
h) amplificador
i) Un ajuste más oscuro
j) instrumento médico
k) registrador
l) straigtener del pelo y bigudí y secador
m) máquinas de coser
n) juicer
o) fan eléctrica
p) Coche eléctrico
q) Avión
Embalaje
1 polybag
caja interna 2
cartón 3
Embalaje y entrega
Envío y el embalar
UPS: expresos especiales para Norteamérica, necesitan 3-5 días laborables
DHL: normalmente 3-5 días laborales podían alcanzar su lado
FEDEX: normalmente 3-10 días laborales podían alcanzar los E.E.U.U. y al europeo
Para asegurar mejor la seguridad de sus mercancías, los servicios profesionales, respetuosos del medio ambiente, convenientes y eficientes de empaquetado serán proporcionados.
Perfil de compañía
La electrónica Co., Ltd. de Dongguan TianQian estableció en 2008, él se especializa en el diseño, el desarrollo y la producción de componentes de la alta precisión tales como potenciómetro rotatorio, resbalando el potenciómetro, el interruptor de pie, el interruptor de la banda, el interruptor de la CA, el sensor, el codificador, el interruptor del tacto y los conectores. Los productos son ampliamente utilizados en la iluminación de Dimmable, el mezclador audio, los aparatos electrodomésticos, automóvil, multimedias, equipos audios, el instrumento, juguetes, modelo de la aviación y equipos de comunicación. Tenemos un área de 3.000 metros cuadrados de edificio de la fábrica. Nuestros miembros de equipo del R&D tienen más de 20 años de experiencia en la industria componente. Para cubrir la demanda de alta calidad de clientes mundiales, utilizamos extensamente las líneas de montaje automatizadas que pueden hacer salir más el de 80% de capacidad de producción anual. Toma orgullo en el logro que hemos sido el proveedor dominante de JVC, Brother, IKEA, Midea, Microsoft, Honeywell, Sennheiser, Primax y GGEC… etc. Con los principios constantes de “excelencia esfuerzo” y “garantía de la empresa de calidad”, esperamos que ambas partes pueden establecer una relación del beneficio mutuo y crear un situación de ganancia para todos.
Certificaciones y exposición
Tenemos muchos certificados para nuestro sistema de gestión ISO-90001 e IATF16949 para el potenciómetro, el codificador y el interruptor. En el mismo tiempo tenemos la certificación del CE, ROHS para nuestros productos
Uso
Los productos son ampliamente utilizados adentro: Internet de cosas, modelo de la aviación, máquina de la transacción del OA, perímetro del ordenador, juguetes electrónicos, juego, imagen del coche, herramientas eléctricas, intercomunicador, aparatos electrodomésticos, teatro casero, iluminación ajustable y equipamiento médico, instrumentos y otros campos
Taller
Tenemos tres fábricas situadas en Dongguan y Henan para hacer el potenciómetro, el codificador y el interruptor. Hay 350 trabajadores y personal en las fábricas, 10 personas del personal experto del R&D y 30 del control de calidad y del QA. Hay 12 líneas de montaje que producen 5 millones de PC por día. Podemos cubrir su demanda de la orden para la mayor cantidad. La calidad y la entrega pueden ser garantizadas
Por qué elíjanos
1: Precio de venta directo de la fábrica
2: Entrega de alta calidad y rápida
3: Baje MOQ es aceptable
4: Pago de elección múltiple
6: Buen servicio de la después-venta
7. Tres fábricas para el potenciómetro, el codificador y el interruptor
8. Ubicación cerca de Hong Kong. El transporte es muy conveniente
Tenemos muchos clientes grandes famosos de la marca por todo el mundo, por ejemplo: Presonus Ikea, Brother, Microsoft, medios, etc
El OEM y el ODM son ambos aceptables
FAQ
1. ¿quién son nosotros?
Nos basan en Guangdong, China, comenzamos a partir de 2013, vendemos a Norteamérica (15,00%), Europa occidental (10,00%), America Central (10,00%), Europa Oriental (10,00%), Suramérica (10,00%), Oceanía (5,00%), Asia del este (5,00%), Europa del Norte (5,00%), Southern Europe (5,00%), África (5,00%), Asia sudoriental (5,00%). Hay cerca de 301-500 personas totales en nuestra oficina.
2. ¿cómo podemos garantizar calidad?
Siempre una muestra de la preproducción antes de la producción en masa;
Inspección siempre final antes del envío;
¿3.what puede usted comprar a nosotros?
potenciómetro, codificador, interruptor, interruptor de pie, interruptor rotatorio
4. ¿por qué debe usted comprar a nosotros no de otros proveedores?
Nuestro equipo del R&D tiene más de 20 años de experiencia en la industria componente. Nuestros clientes a través por todo el mundo, por ejemplo Brother, IKEA, Microsoft, Honeywell etc. Los productos ampliamente utilizados en el modelo de la aviación, equipo de comunicación, iluminación ajustable.
5. ¿qué servicios podemos proporcionar?
Condiciones de expedición aceptadas: MANDO, CFR, CIF, EXW, FCA, DDP, DDU, envío express;
Moneda aceptada del pago: USD, EUR, HKD, CNY;
Tipo de pago aceptado: T/T, L/C, D/P D/A, MoneyGram, tarjeta de crédito, Paypal, Western Union, efectivo;
Lengua hablada: Inglés, chinos
