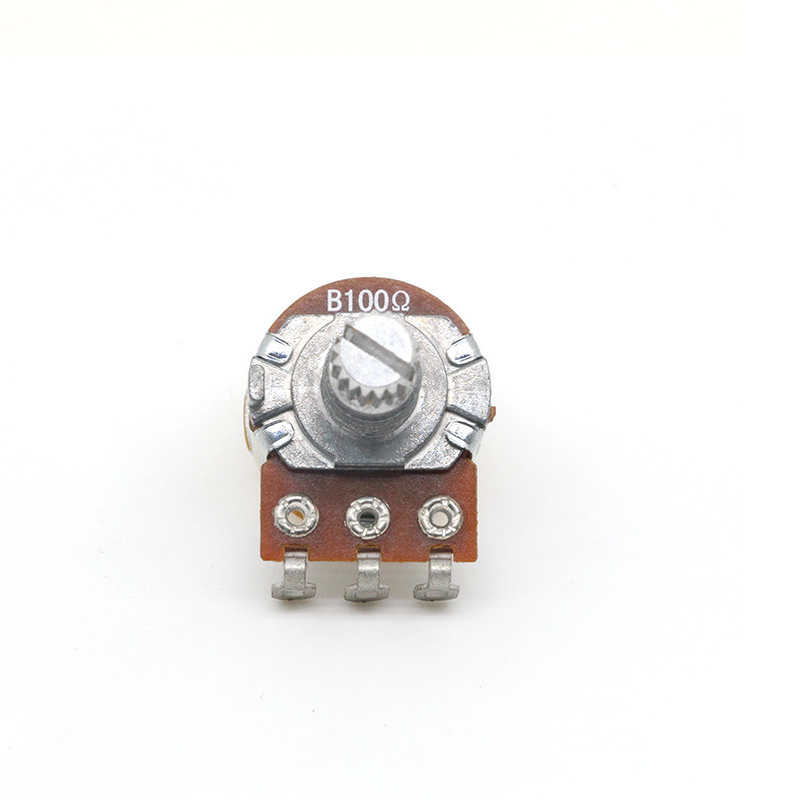

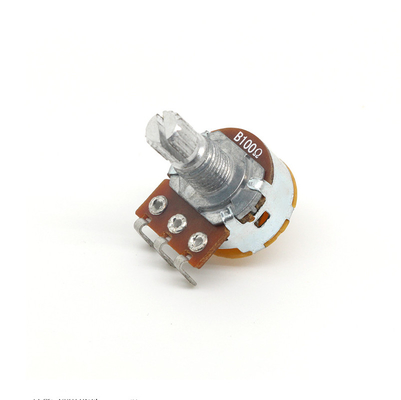

Descripción de producto

Conexión de método

Para los pernos regulares de los potenciómetros (o los resistores del condensador de ajuste, etc.) (por ejemplo, un potenciómetro con 3 pernos), el valor de la resistencia de los dos extremos se fija, y el valor de la resistencia del perno medio a cualquier perno del extremo es variable;

Es equivalente a dividir el potenciómetro en dos resistores de la serie del perno medio, y se fija el valor total de la resistencia de serie;

Por lo tanto, si se utiliza como resistor variable del divisor de voltaje, un extremo está conectado con el voltaje de entrada, el extremo medio está conectado con la salida, y se pone a tierra el extremo restante;

Si se utiliza como resistor variable, un extremo está conectado con el voltaje de entrada, el extremo medio está conectado con la salida, y el resto se puede dejar la flotación o conectar con el extremo medio.

buen o mún juicio

Los requisitos principales para el potenciómetro son: 1. El valor de la resistencia cumple los requisitos.② El contacto entre el extremo de desplazamiento de centro y el cuerpo del resistor es bueno, y la rotación es lisa. Para los potenciómetros con los interruptores, la pieza del interruptor debe ser exacta, confiable y flexible. Por lo tanto, el funcionamiento del potenciómetro se debe comprobar antes de usar.

(1) medida del valor de la resistencia: Primero, según el valor de la resistencia del potenciómetro que se medirá, seleccione el engranaje apropiado de la resistencia del multímetro, mida el valor de la resistencia, es decir, el valor de la resistencia entre los dos finales de la CA, y compárelo con el valor nominal de la resistencia, para ver si los dos son constantes. Gire el contacto de desplazamiento al mismo tiempo, su valor debe ser fijado. Si la resistencia es infinita, se daña el potenciómetro.

(2) entonces medir el contacto entre su extremo de centro y el cuerpo del resistor, es decir, el valor de la resistencia entre los dos finales de porque. El método es que el engranaje del ohmio del multímetro está en la gama apropiada. Durante el proceso de la medida, gire lentamente el eje y preste la atención a la lectura del multímetro. En condiciones normales, los cambios de la lectura suavemente en una dirección. Mún fracaso del contacto.

(3) cuando las diapositivas de centro del extremo al primer extremo o al extremo, el valor de la resistencia del extremo de centro y del extremo coincidente es 0 bajo condiciones ideales. En la medida real, habrá cierto valor residual (generalmente dependiendo del valor nominal, generalmente menos que 5Ω), es un fenómeno normal.

Especificación

Embalaje y entrega
